Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107
Просмотров: 327309
(344 Голосов)

Как снять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки ( отопителя ), зачастую вспоминают только при наступлении осеннее - зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» - ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье  будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

  1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера - радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки.  Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
  2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

  1. При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
  2. С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
  3. Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
  4. В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
  5. Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
  6. Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
  7. Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.

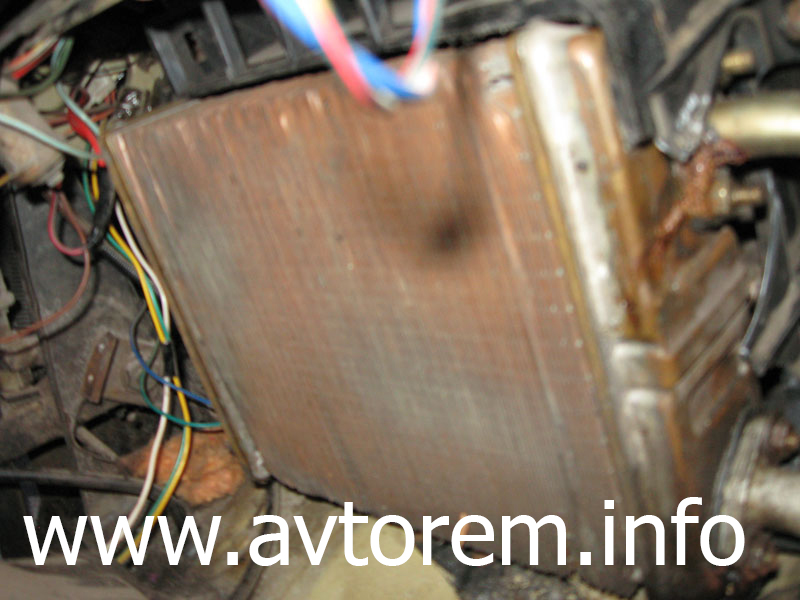

  8. Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические  трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав  прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком  смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Сборку проводим в обратной последовательности. После сборки, доливаем тосол в радиатор (при необходимости), заводим автомобиль и проверяем герметичность соединения шлангов и патрубков.

Меняем радиатор печки своими руками на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Как снять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Ремонт системы отопления на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Замена радиатора отопителя на ВАЗ

Кран радиатора отопителя на ВАЗ

Снимаем кожух радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2107, ВАЗ-2106

Снимаем радиатор отопителя с автомобиля ВАЗ

Печь охлаждающей жидкости в системе отопления на автомобиле ВАЗ

Алюминиевый радиатор печки автомобиля ВАЗ

Новый алюминиевый радиатор отопителя ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

При использование статьи или фотографий активная гиперссылка на сайт avtorem.info обязательна!

Google+

Читайте также:


Интересная статья? Расскажи о ней другим!

Комментарии


+2 #26 Иван 2014-10-13 02:20 Цитирую Андрей77777:
Цитирую Иван:
Напор с патрубка печки должен быть довольно большим, особенно если дать двигателю 2000 оборотов.
Тахометра нет. Дал газу. Напор увеличился. Патрубок внутри толстый (½ (16мм) что ли)). Напор тосола должен быть во всю толщину трубы?
Летом и зимой открывал рычаг холодного воздуха но идет горячий.

Да, на оборотах, напор должен быть во всю толщину. На холостых немного слабей. Если при открытии или закрытие крана печки (рычаг тепло-холод), ни чего не меняется то проблема в кране или тросе управления.
Попробуйте рукой верхний и нижний патрубки печки, если они одинаковой температуры, то скорой всего радиатор забит. Его следует снять, осмотреть на предмет утечки тосола и если все ок, промыть. Как раз и с краном разберетесь.
Цитировать


0 #25 Андрей77777 2014-10-13 01:21 Цитирую Иван:
Напор с патрубка печки должен быть довольно большим, особенно если дать двигателю 2000 оборотов.
Тахометра нет. Дал газу. Напор увеличился. Патрубок внутри толстый (½ (16мм) что ли)). Напор тосола должен быть во всю толщину трубы?
Летом и зимой открывал рычаг холодного воздуха но идет горячий.
Цитировать


0 #24 bek 2014-02-03 08:08 здравствуйте на ваз 2106 печки ест нови сколка стоит Цитировать


+2 #23 Иван 2014-01-11 19:10 Цитирую евгений999:
вопрос если радиатор печки медный а сам большой радиатор алюминиевый что будет? на жигули 06

А что может произойти? Я уверен, что все будет работать отлично!)) Первый, радиатор охлаждения, будет исправно охлаждать систему, а второй (радиатор отопления), будет замечательно обогревать салон автомобиля! Конфликтовать они точно, не будут
Цитировать


0 #22 евгений999 2014-01-11 14:49 вопрос если радиатор печки медный а сам большой радиатор алюминиевый что будет? на жигули 06 Цитировать


-2 #21 dima 2013-10-07 00:31 Цитата:
подскажите из за чего может из печки пар идти и тосол в салон капать

пробит радіатор
Цитировать


-1 #20 никита 2013-08-31 10:43 Цитирую Макс:
Подскажите пожалуста сколько будет стоить он примерно?
Спасибо за подробную информацию!

рублей 500
Цитировать


+4 #19 слава 2012-12-23 02:02 подскажите из за чего может из печки пар идти и тосол в салон капать Цитировать


+2 #18 Макс 2012-06-01 22:08 Подскажите пожалуста сколько будет стоить он примерно?
Спасибо за подробную информацию!
Цитировать


+5 #17 саша 2012-04-11 16:46 Все просто и доходчиво расписано и картинки , спс вам Цитировать
